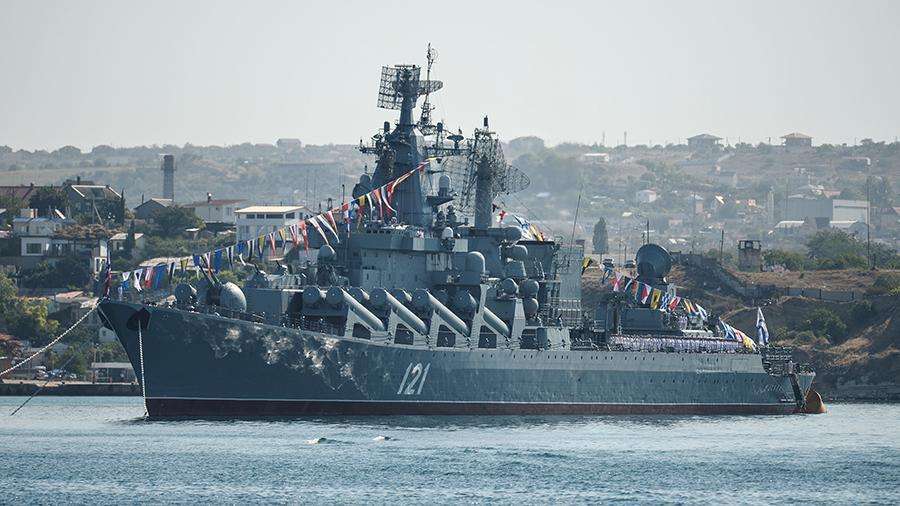

莫斯科号巡洋舰(英文:Moskva Guided Missile Cruiser,英文原名:Slava,俄文:Ракетный крейсер проекта 1164 "Слава"),是苏联建造的1164型巡洋舰(又称:光荣级)首舰,原俄罗斯黑海舰队旗舰。
研制背景
20世纪60年代后期,美苏冷战对抗激烈,面对美国强大的水面舰艇兵力,苏联不得不改变过去片面强调发展潜艇,轻视发展大型水面舰艇的作法,开始建造航空母舰等大型水面舰艇。基洛夫级巡洋舰于70年代初期和中期开始建造,其建造目的主要是为当时苏联新建航母护航,打击美国的航空母舰,并担任编队的防空和反潜任务。但由于基洛夫级舰采用核动力,满载排水量高达24300吨,因而建造和维护耗资巨大,难以批量建造和使用。为了配合苏联远洋航空母舰,弥补基洛夫级的缺陷,苏联开始建造一型经济和缩小版的基洛夫级。
建造服役
1972年4月,苏联部长会议正式下达了1164型导弹巡洋舰的研制任务书,列宁格勒北方设计局负责总体设计,这是继58型、1134系列和1144型之后,北方设计局再次也是最后一次承担苏联海军的大型水面作战舰只的设计任务,新1164型导弹巡洋舰被命名为阿特拉斯级(ATnaHT)。
技术特点
总体设计
莫斯科号巡洋舰舰长186米,宽21.5米,吃水7.6米,前部上层建筑高5层,其后端与封闭的金字塔形主桅连成一体,由水面至主桅顶高达30多米。舰中略靠后的烟囱呈长方形,两侧有许多散热孔,前面是大进气口。两座烟囱间有空隙,用来放置旋转吊的吊杆。露天甲板的轨道,用来运送弹药、物品等。在烟囱后的旋转吊和后部上层建筑之间有一段开阔甲板,其下设有垂直发射系统。
莫斯科号巡洋舰舰上最引人注目的,是巨大的圆形远程反舰导弹发射装置,沿前部上层建筑两侧成阶梯形倾斜排列,占据甲板较大位置。该装置的形式较为简单,有固定仰角,每对发射口位于前一对发射管后端之上。如此布局占据甲板面积较少,同时也克服了发射筒相互之间的发射气浪影响。但是,为了减小气浪对上层建筑的影响,上层建筑造得较高。整舰选择了对线面较丰满的线型,舰首为高干舷,有利于抗浪;舰体从首至尾对线以上显著外飘,有利于增加甲板面积,提高适航性和稳性,可降低舰艇的纵摇和升沉。舰型上采取了小长宽比的设计方法,舰体较宽,舰长与舰宽之比约等于8.65:1,小于同时期美、英等国设计建造的大型舰艇。
前甲板布置
莫斯科号巡洋舰在舰前甲板上设有1座双联130毫米主炮,用于对舰或对地作战。在主炮之后,是16具巨大的圆筒形SS-N-12“沙箱”远程舰舰导弹发射装置,每侧各有8具,占据了甲板上醒目的位置,从而使得夹在它们中间的前部上层建筑不得不设计成狭长形,其上多数武备也都是纵向布置。首先在其第一层甲板上安装的是2座AK-630型6管30毫米近程防空炮和2座并排的RBU6000反潜火箭发射装置。在其后面安装的是1部“椴木棰”和1座“鸢鸣”火控雷达,用于分别对前面AK-630近防炮和前甲板上的主炮进行控制。
上层建筑顶部平台后方矗立着1座巨大的锥形塔桅,其上装有2部重要的设备:顶端装设的是1部“顶舵”或“顶板”搜索雷达,中间部位装设的是1部“前门”火控雷达,前者主要用于对空对海搜索和跟踪引导舰载直升机,后者用于对SS-N-12舰对舰导弹进行跟踪和提供指令制导。此外该塔桅顶端装有敌我识别器,塔桅底部还装设有卫星通信大线。在中部上层建筑前端平台上设有另外2部“椴木棰”火控雷达,用于对舰中部两舷4座30毫米近防炮进行控制。而在该上层建筑的桅杆(后桅杆)上则设有1部“顶对”对空搜索三座标雷达,该雷达具有探测183千米外2平方米目标的能力。
后甲板布置
莫斯科号巡洋舰主桅杆的后面有2个巨型烟囱,烟囱呈长方形,长约10米,宽3米多,高约10余米,两侧有许多散热孔,燃气轮机的进气口位于烟囱侧壁上。紧接烟囱之后是1部大型起重机,其吊杆可收放于2个烟囱之间。在烟囱和后部上层建筑之间是SA-N-6“雷声”舰空导弹垂直发射装置。该装置共有8个发射单元,对称排成2列,每列4个,每个发射单元沿圆周布置有8枚导弹,共备弹64枚。该舰的后部上层建筑主要由直升机库、雷达操纵室、电子战控制室等组成,机库顶部平台上设置的电子设备是“顶盖”制导雷达,它主要用于对垂直发射的SA-N-6舰空导弹进行控制,由于采用相控阵体制,1部雷达即可控制多枚导弹打击多个目标。
该舰机库的两侧还设有2座双联SA-N-4“壁虎”全天候近程防空导弹发射装置,共备弹40枚。该系统结构紧凑,不需要占太多空间,发射架平时收在甲板下的发射井内,作战时才利用升降机构升起。它的制导雷达就设在其上方的一个小平台上,称之为“汽枪群”,用于执行搜索、跟踪和制导任务。在机库两侧还各安装1座五联装533毫米鱼雷发射管,设置在上甲板之下,平时用舷窗盖盖住,作战时须打开舷窗盖后才能发射鱼雷和反潜导弹。机库为半沉降式,起降平台较小,舰尾通常只搭载1架卡-27直升机,直升机降落后,可从起降平台经一斜坡进入机库内。
舰载武器
反舰武器
莫斯科号巡洋舰上的反舰作战装备主要有:初期安装8座双联SS-N-12“沙箱”反舰导弹,用鱼雷管发射的T3-31或T3CT-96反潜反舰两用鱼雷以及53-68型核鱼雷,1座双联130毫米舰炮等。SS-N-12导弹主要用于打击敌航空母舰和其它大型作战舰,是莫斯科号最重要的反舰武器。该型导弹弹长11.7米,弹径0.88米,导弹在无中继制导时射程为50千米,在有中继制导时为550千米,飞行速度为1.7~2.5马赫,发射质量4800千克,战斗部重500千克,并可与核装药互换。导弹采用惯导+中继修正+主动雷达未制导方式,须依赖舰上装设的卫星数据接收系统和卡-27直升机进行中继制导。该型导弹具有射程远,飞行速度快、抗干扰强、战斗部威力大、命中率高、毁伤能力强等特点。
1989年10月16日,莫斯科号巡洋舰换装了新型P-1000“玄武岩“(GRAU代号:3M70)远程反舰导弹,同样为常规装药500千克/核装药350万吨当量战斗部,但换装了新型涡扇发动机和导弹姿态控制系统,使P-1000反舰导弹拥有更大射程和更强突防能力。P-1000反舰导弹于1979年开始研发,1982年第一次试射,1983年实验性的装备苏联海军675MKV型巡航导弹核潜艇(北约代号:Echoclass,回声级),1987年正式服役。
莫斯科号巡洋舰除SS-N-12反舰导弹外,还安装反潜反舰两用鱼雷也可用于反舰,其中T3CT-96鱼雷重1800千克,战斗部装药250千克,动力装置为电机+银锌电池+对转桨,航速40/45节,作战深度2~400米,在攻击水面舰时,采用尾流自导方式,具有抗干扰能力,命中率很高;另一型鱼雷53-68为核鱼雷,战斗部装药量为2万吨级TNT当量,属于战术核武器。该型鱼雷重量2000千克,航速45节,制导方式为直航式,无航迹,隐蔽件好,威力大,可用于打击大型水面舰船。舰上的AK-130毫米主炮主要用于对陆攻击,但对舰作战也是一件有效的武器。
防空武器
莫斯科号巡洋舰上的防空作战系统主要有:8座“雷声”SA-N-6导弹发射装置,2座双联SA-N-4“壁虎”导弹发射装置,6座AK-630型6管30毫米炮以及电子对抗系统等。在防空纵深上大致可分为三个层次:
最外层(中远程)防空由8座SA-N-6导弹承担,该型导弹射程100千米,射高25~25000米,最大飞行速度可达5~6马赫,采用抗干扰措施较多的无线电指令+未段TVM制导方式,战斗部为近炸引信与破片杀伤式,装药144千克,舰上共备弹64枚。作战时,SA-N-6导弹的垂直发射系统,可同时发射12枚导弹拦截6个空中目标,既能够打击高空高速目标,也能有效拦截似类“捕鲸叉”低空来袭目标,抗饱和攻击力较强。
第二层(中近程)防空可由2座双联9K33"黄蜂Osa"(北约代号:SA-N-4)导弹承担:该型导弹射程1.5~15千米,射高2.5~5000米,最大飞行速度2马赫,战斗部重18千克,可同时拦截2个目标。SA-N-4导弹的最大特点是采用了集搜索、跟踪、制导、发送指令为一体的“汽枪群”雷达作为其火控雷达,该系统具有较强的独立作战能力,可有效引导导弹拦截低空飞行的飞机和反舰导弹。
第三层(近程)防御,对于突破防空导弹的来袭目标,可由舰上装备的6座AK-630型6管30毫米防空速射炮拦截。该炮有效射程8.1千米,每座炮射速达4000~5000发/分,弹头为杀伤爆破燃烧弹或曳光穿甲弹,全炮具有发射率高、可靠性好、体积小、重量轻等特点。从火炮的射速、口径和布置数量看,其作战效能优于美国的密集阵近防系统及其它西方的近程防御系统,是世界最有效的舰载点防御武器系统之一。该舰舰的未端防御将由电子战设备实施:舰上电子战系统针对性强,都集中针对导弹的未制导工作波段范围,可同时对抗多个不同方向来袭的雷达、红外及光电制导武器,具有很强的对抗反舰导弹的能力。由此通过上述硬武器和软武器的配合使用,该舰形成远、中、近多个层次的严密防御体系。
反潜武器
莫斯科号巡洋舰在反潜纵深上可分为两个层次:
第一层(外层)主要由卡-27反潜直升机和“菜牛皮”拖曳声纳担任。卡-27直升机作战半径250千米,最大巡航速度230~240千米/小时,续航时间4.5小时。在对50千米以外海域实施反潜时,首先由“菜牛皮”拖曳声呐进行远距离被动搜索,发现可疑潜艇后再由卡-27直升机飞往目标区,使用吊放声呐、声呐浮标和磁探仪进行二次探侧,确定该潜艇的精确位置,然后在潜艇上空使用鱼雷或深水炸弹实施攻击,两者密切合作,可形成最佳配合的反潜体系,从而大大提高远程反潜搜索和攻击效果。
第二层(中层)反潜由鱼雷实施。SS-N-15反潜导弹作战深度600米,射程达45~50千米,可由舰上鱼雷发射管发射,采用惯性制导,战斗部为APR-2轻型鱼雷,也可换装核深水炸弹。在15~20千米海域内则通常使用各式鱼雷反潜,其中T3-31是较常用的鱼雷之一,反潜导弹和鱼雷的联合使用,可为该舰的防护筑起第二道反潜屏障。该舰的内层反潜可由2座12管RBU-6000火箭式反潜深弹发射装置承担。采用自动装弹,射程6000米,重110千克,极限下潜速度13米/秒。作战时,可以用单管、双管或齐放的方式来攻击敌潜艇。弹库内共备弹144枚,可满足2座发射装置装填6次的需要。
对地作战
莫斯科号巡洋舰用于对陆攻击的主要武器是1座双管AK-130型火炮。该炮为全自动高平两用舰炮,口径130毫米,射程23千米,射速60发/分(双管),全弹重54千克;其中弹丸32千克。AK-130火炮有一套全自动供弹与装填系统,可大大提高有效射程内的毁伤概率。此外该炮还具有以下特点:配备有炮瞄雷达、红外和光学火控系统,即使在强烈干扰或电子系统战损的情况下,仍然可以保持战斗力,具有很高的可靠性和生命力;射速快、射程远、威力大、射击精度高等。该炮与美国Mk45型127毫米舰炮及意大利OTO型127毫米舰炮同属较先进的大口径舰炮,但在总体性能上,俄舰炮要略胜一筹。尤其值得一提的是,AK-130舰炮射速高达每分钟60发,意味着在执行对陆攻击任务时1座这样的舰炮至少可抵得上1个炮兵连的地面火力。可见,莫斯科号巡洋舰在支援两栖作战时,也可发挥重要的作用。
动力系统
莫斯科号巡洋舰被苏军赋予独立或组成编队遂行远洋反舰、防空和反潜任务,要求动力系统具有较大范围的续航能力、较低的噪声水平以及更为优秀的可维护性能。鉴于当时的美海军同时拥有5型核动力导弹巡洋舰,北方设计局内部就是否为新型导弹巡洋舰采用核动力推进系统也展开过争论,并提出过一个"纯核动力"方案,而非1144型稍显复杂的核-蒸联合动力。同样是受限于昂贵的成本以及除续航力外对全舰战斗力的提升并无实质性的帮助,北方设计局最后决定放弃采用核动力系统,改为更为经济的全燃联合动力(COGOG)推进方式,后来该舰在苏联解体之后的境遇证明这是一个具有前瞻性的明智之举。莫斯科号是继1134型护卫舰之后,苏联第二型采用燃气轮机作为动力系统的巡洋舰,其动力系统代号M21A,由两台M70(DS71/UGT6000)巡航燃气轮机和4台M8KF(DT59/UGT16000)加速燃气轮机组成全燃联合动力,总功率80.9兆瓦,驱动两具4叶低噪声定距螺旋桨,最大航速32节,续航力为2200海里/30节或7500海里/15节。根据1134B型大型反潜舰燃气轮机补燃技术的成功运用经验,该技术在莫斯科号上也得以继续采用,主机工作燃烧时产生的高温高压烟气通过涡轮发电机组发电,以供全舰电子、武器及控制系统等设备使用。
舰电系统
莫斯科号巡洋舰在完成设计之时,计划采用的新型对空探测雷达和部分电子设备尚未完成最后定型试验,因此该级各舰的雷达和电子设备配备稍有不同。
雷达系统
1970年代末、1980年代初是西方舰载雷达电子设备开发领域不断取得重大进展的时期,其重要标志便是划时代的"宙斯盾"系统的诞生,也正是在这一时期,东西方电子工业水平的差距逐渐拉大,为弥补这些差距,苏联设计师不得不另想办法,通过采取放大体积、提高功率等极端措施以应对,"顶对"、"顶罩"等大型雷达便是这一思路下的产物,在那庞大的外表背后更多的还是对该国电子工业水平落后的无奈。
莫斯科号巡洋舰装备的是MR-700三坐标对空/对海搜索雷达,安装于全舰最高处——塔型前桅顶端,苏联代号"军舰鸟"(Fregat),北约绰号"顶舵"(Top steer)。塔型前桅中部前部平台上的"前门"(Front Door)火控雷达负责对"玄武岩"导弹进行跟踪并提供指令制导;体形庞大的MR-800三坐标对空搜索雷达矗立在高细柱型后桅顶端,苏联代号"日出"(BocxoA),北约将其命名为"顶对"(Top pair),为MR-600"顶帆"(Top sail)的改进型,在其背面背靠背加装了MR-500"大网"(Big net)雷达而成;"顶罩"火控雷达安装于舰尾直升机库顶部,该雷达形体也十分巨大,负责为"堡垒"远程舰空导弹系统提供制导。全舰共设3部MR-123"椴木锤"火控雷达,每部雷达控制两座AK-630M型近防炮。MR-184"鸢鸣"B火控雷达位于舰桥顶部,负责控制AK-130型主炮;两部MPZ-301"汽枪群"火控雷达布置在舰尾机库两侧,负责为"黄蜂"MA近程防空系统提供火力控制。
莫斯科号巡洋舰上其它雷达电子设备还包括敌我识别装置("盐罐"A/B"长头")、卫星通信天线(两部"穿碗")、数据链(两部"冠钟"、两部"推钟")、导航雷达(3部"棕榈叶")及光电探测设备(两部"T柱型"和3部"倾壶")等。全舰电子设备显示终端多为已过时的阴极管显示器,全然没有数字化时代的"玻璃化"特色,只是陆续在航海舰桥等舱室小规模地加装了"格洛纳斯"导航系统与GPS导航系统、电子海图等新型设备,是全舰为数不多具有"现代气息"的角落,而全数字化的指控中心对于老态渐显的莫斯科号来说无疑是可望而不可及的,面对21世纪复杂的海上作战环境,俄海军要在如此落后的电子设备支持下发挥出该舰的战斗力,显然力不从心。
声呐系统
莫斯科号巡洋舰配备了MGK-355MS"白金"综合声呐系统,主要包括MG-335"公牛角"中低频主动搜索舰壳声呐、舰尾声呐舱内的MG-325"牝马尾"中频变深声呐和MG-335"小公牛皮"拖曳声呐,后者负责远距离被动搜索,三者相互配合构成全舰对潜作战的"神经中枢"。
电子战系统
莫斯科号巡洋舰的电子战能力大体与卡拉级护卫舰持平,基本没有全新研制的设备,主动式电子系统仍然继续采用成熟的"边球"机械扫描式大功率干扰机,同样是以两部天线罩为一组分列于后桅两侧,共8部;被动软杀伤装备也沿用了成熟的PK-2金属干扰箔条发射系统,两座双联装ZIF-121干扰弹发射装置安装于"堡垒"舰空导弹系统所在甲板两侧中央位置,用于发射新罗西斯克应用物理研究所研制的TS系列箔条干扰弹,由"三度音"(Tertciya)火控系统控制;另配1两座PK-10干扰箔条发射系统;4座鳞甲状的MP-404"甜酒桶"(Rum Tub)电子侦察系统安装于后桅立柱型基座底部四角,主要用于远距离截获敌舰雷达信号,为"玄武岩"导弹提供目标参数。莫斯科号武器系统效能的发挥高度依赖"伐木工-1164"(Lesorub-1164)作战指挥控制系统,全舰外部支持数据通过Korvet-5卫星通信系统传输。
莫斯科号巡洋舰数据
基本参数
标准排水量:9300吨
满载排水量:11280吨
舰长:186.3米
型宽:20.8米
标准吃水:6.28米
满载吃水:8.40米
舰员:485(军官66)
性能参数
高速航程:2100海里(30节),1800海里(32.5节)
巡航航程:7000公里
自持力:30天
燃气轮机:COGOG全燃联合2×M-70巡航用燃气轮机4×M8KF加速用燃气轮机
舰用锅炉:2×废气循环巡航用锅炉
总功率:13万轴马力(95600千瓦)双轴
推进器:双轴双螺旋桨
舰炮:1×AK-130双管130毫米舰炮(备弹600发)
反舰导弹:16枚(8×2)P-1000“玄武岩”反舰导弹(SS-N-12)
防空导弹:64枚S-300PMU(SA-N-6)远程防空导弹;2台OSA-M(SA-N-4)近程防空导弹发射架
近防火炮:6×AK-630M30毫米近程防御六管机关炮(备弹48000发)
反潜鱼雷:10具(2×5)533毫米鱼雷发射管
反潜深弹:2×6连装反潜火箭RBU-6000(备弹48枚)
